微星 MSI C230/100/200 系 主板 Coffee Lake & Xeon & BGA1440 Mod BIOS

发表于： 更新于：
字数： 3876 阅读：≈ 8分钟

下载

链接: https://pan.baidu.com/s/1gPKt62AwwfljZOcL7EAPKQ 提取码: y91p
提供两个版本的 BIOS ，分别是“ME正常启用”版本和“ME部分禁用”版本，具体区别请详细阅读全文。
此处提供的 BIOS 均以 ZIP 格式压缩，解压后的文件名与官方 BIOS 一致，必须解压后再刷入。

如何刷入

  • 推荐使用 BIOS 内置的 M-FLASH 功能刷入。
  • 若 M-FLASH 不可用，可尝试使用 Intel FPT 刷入，或使用编程器刷入。
    • 刷入前请完整备份好当前的 BIOS ，以备不时之需。
    • 请确保除了 BIOS Region 以外，Flash Desciptor 和 ME Region 也被成功刷入，同时保证 MAC 地址（仅针对于 I219 系列 Intel PHY 网卡，存放于 GBE Region 内）的备份与还原。

  • 有部分 OEM 主板的 M-Flash 无法刷入官网的非定制版 BIOS，同时也无法刷入此处的 BIOS，可能的解决方法：
    1. 到 https://www.ami.com/bios-uefi-utilities/ 下载 Aptio V AMI Firmware Update Utility。
    2. 使用“AFU BIOS.ROM /P /B /N /R /K /X”命令刷入官网下载的 BIOS，注意酌情替换“AFU”和“BIOS.ROM”，例如替换为“AFUWINx64.exe”和“E7972IMS.DA0”。另外，在 Windows 下运行时，需保证有管理员权限，且操作时 USB 设备会失效。不推荐在 Windows PE 下操作。
    3. 进入 M-Flash 刷入本帖的 BIOS。
  • 若此法还不行，建议使用编程器刷入，注意事项参考上文。

BIOS 说明

修改内容（“ME正常启用”版）：

  • 微码 506E3(0xBA),506E8(0x34),906E9(0x5E),906EA(0x96),906EB(0x5E),906EC(0x98),906ED(0xBE)
  • 修复 搭配 8/9 代 CPU 时直连 CPU 的 PCIE 不可用的问题
  • 修复 无法启动 6 核 CPU 的 BUG（仅100系16MB需修复）
  • 去除 仅支持 8 线程内 CPU 的限制
  • 核显 GOP 更新到 9.0.1107 版本
  • 核显 GOP VBT 更新到 228 版本
  • 核显 vBIOS 更新到 1062 版本
  • 补全 DSDT 和 SSDT 里面的 16 个逻辑 CPU（不使用 iasl 反编译，直接对二进制的 AML 进行修改）
  • 降级 ME 版本到 11.7.0.1261
  • 修改 前4个核心的倍频同步至后4个核心（意思就是 BIOS 内支持对全核倍频的超频，设置为 All Core 模式即可）
  • 加入 MSI SLIC 2.1
  • 修改 支持非 Z PCH 在 BIOS 内超频特定 ES 及 BGA1440 转针 CPU
  • 修改 Intel PHY 网卡默认 MAC 地址，避免 88-88-88-88-87-88 带来的问题
  • 去除 PCIe BAR 最大 64 GB 的限制
  • 添加 PCIe Resizable BAR 支持

对于不采用 C232 / C236 PCH 的主板来说：

  • 此版本 BIOS 不支持 6 代 ES 不显的 CPU（无论是原生 LGA1151 还是 BGA1440 转接 LGA1151），官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 不支持任意 Xeon 志强系列的 CPU（无论是原生 LGA1151 还是 BGA1440 转接 LGA1151），官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 不支持任意 BGA1440 转 LGA1151 的 CPU，官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 支持其它上文没有提到的 CPU。

对于采用 C232 / C236 PCH 的主板来说：

  • 此版本 BIOS 不支持 6 代 ES 不显的 CPU（无论是原生 LGA1151 还是 BGA1440 转接 LGA1151），官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 不支持 10 代正显和正式版的 BGA1440 转 LGA1151 的 CPU，官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 支持其它上文没有提到的 CPU。

在“ME正常启用”版的基础上额外做如下改动，即为“ME部分禁用”版的修改内容：

  • 修改 ME 版本为 11.8.93.4323 精简版并禁用
  • 修改 最大 DRAM 限制为 128 GB（原本为 64 GB）
  • 去除 开机 ME FW 不正常的提示，正常显示开机 Logo

对于采用任意 PCH 的主板来说：

  • 此版本 BIOS 不支持 6 代 ES 不显的 CPU（无论是原生 LGA1151 还是 BGA1440 转接 LGA1151），官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 不支持 10 代正显和正式版的 BGA1440 转 LGA1151 的 CPU，官方同版本 BIOS 亦是如此。
  • 此版本 BIOS 支持其它上文没有提到的 CPU。

注意事项

  • 针脚修改：
    • 适用范围：
      1. Coffee Lake（即 8/9 代）
      2. 非 B0 步进（所有六核及以上都不是 B0 步进，只有部分双核与四核是 B0 步进）
      3. 原生 LGA1151
    • 具体操作（ 针脚定义 ）：
      • （必须）屏蔽 AJ30 与 AK27 两个脚位，建议使用聚酰亚胺（金手指胶带、Kapton）贴住 CPU 上对应的两个触点。
      • （可选）屏蔽 F35,F36,F37,G34,G35,H33,H34,J33,J35,K32,K34,L31,L33,M32,AJ22,AJ24,AK21,AK22。
    • 不属于上述范围的 CPU 无需改动针脚。

  • BIOS 内添加的 PCIe Resizable BAR 功能需要手动开启，方法如下（感谢 ReBarUEFI 项目）：
    • 在 BIOS 内修改 Settings->Advanced->PCI Subsystem Settings->Above 4G memory/Crypto Currency mining->Enabled
    • 在 BIOS 内修改 Settings->Advanced->Windows OS Configuration->Windows 8.1/10 WHQL Support->Enabled
    • 在 BIOS 内修改 Settings->Advanced->Windows OS Configuration->Windows 7 Installation->Disabled
    • 下载网盘链接内的 ReBarState.exe，在 Windows 系统下运行后输入 32 回车，重启之后即生效

  • 不要对本文的 BIOS 进行【你没有100%把握的】二次修改， 包括但不限于【用 Coffee Time 打开 BIOS，全部点成绿色的】。
    本文的 BIOS 用了一些独特的修改手法， 贸然修改后存在无法开机及引入其他问题的可能性。

补充知识

关于 Xeon 与 BGA1440 转针 CPU：

  • 一般情况下，LGA1151 的 Xeon 处理器需要 C2xx 系列 PCH 才可以启动，在搭配普通 H/B/Z 系 PCH 时会被 ME 拒绝启动。
  • 同理，BGA1440 的 CPU 也需要 HM/CM 系 PCH 才能正常启动，转接到 LGA1151 以后也会被 ME 拒绝启动。
  • 若想突破限制，在 100/200 系这一代，就是修改 ME 进入 Alt Disabled 模式，且 ME 固件也要使用特定的版本。
  • 另外，在这些 22nm PCH 的平台安装有 128 GB 内存时，ME 也无法正常启动。不禁用 ME 时，通电到 BIOS 自检的时间会非常久。
  • “ME部分禁用”版的 BIOS 做了相关的改动，以支持 128 GB 内存和原本与 PCH 不兼容的 CPU。

常见问题:

  • 部分 CPU 由于自身限制（包括原生和转针，原因是 IMC 有锁或转接板信号质量差），无法使用高频率或大容量内存，并非 BIOS 问题。
  • 使用转针 CPU 时候的问题，包括但不限于 PCIE 不识别、PCIE 降速、内存频率低、内存单通道、核显 eDP / VGA 不能用等，均与本文 BIOS 无关，都是转接板硬件问题。
  • ME 禁用后，依赖 ME 的功能无法使用（包括但不限于HDCP、Intel PTT（fTPM）、Intel TXT、Intel SGX、黑苹果核显休眠唤醒、无外置时钟发生器时的外频调节等），这些 BUG 我无法解决。
  • 不能正常开机时，可能是由上述问题导致，也可能不是，若您怀疑与 BIOS 有关，则不建议您继续使用本文提供的 BIOS 文件。

关于 CPU 微码版本：

  • BIOS 内的 CPU 微码均采用旧版本，尽量保证性能不受漏洞缓解的影响。

关于 Skylake ES：

  • Intel 官方在支持 Kabylake 的某个版本的 RC Code 中去除了 Skylake ES 的支持，所以此版 BIOS 在这方面与同版本官方 BIOS 保存一致，一样不支持 Skylake ES，我也没有技术让它支持。

关于超频：

  • 由于 BIOS 原本为 4 核心 CPU 设计，即使破解支持新 CPU，BIOS 内的选项也只能调节前 4 个核心（如 Active process cores 和 Core ratio），这个不是 BIOS 的 BUG。
    我没有 BIOS 源代码，无法加入对应的选项。但对于超频需求，已经修改过，使用 All Core 模式对全核心倍频进行超频时，可以正常控制全部六个或八个核心的倍频。
  • 在 2017 年以后，这些旧主板就没有再获得过内存兼容性更新了。
    所以，针对大厂新步进内存、国产内存、大容量内存等，可能会遇到无法过自检、无法跑高频之类的问题。
    能降频稳定就降频用，也可以尝试手填各类内存时序参数试试，但预期不要太高。
    这方面我没有研究，这也不是 BIOS 的 BUG。

支持型号

主板型号与对应的 BIOS 版本见下表（型号以原厂 BIOS 内显示为准），请正确下载对应型号的 BIOS 文件，不可混刷。

序号主板型号BIOS 版本
1Z170A GAMING M9 ACK (MS-7966)7966v1D
2Z170A XPOWER GAMING TITANIUM EDITION (MS-7968)7968v1E
3Z170A TOMAHAWK (MS-7970)7970v1E
4Z170A TOMAHAWK AC (MS-7970)7970v1E
5Z170A-G43 PLUS (MS-7970)7970v3F
6B150 KRAIT GAMING (MS-7970)7970v49
7Z170-A PRO (MS-7971)7971v1K
8Z170-S01 (MS-7971)7971v1K
9Z170A PC MATE (MS-7971)7971vAG
10H170A PC MATE (MS-7971)7971vBE
11B150 PC MATE (MS-7971)7971vCE
12H170M-S01 (MS-7972)7972v1C
13Z170M MORTAR (MS-7972)7972vAC
14CSM-H170M-A PRO (MS-7972)7972vBA
15H170M-A PRO (MS-7972)7972vBA
16B150M MORTAR (MS-7972)7972vCD
17C236M WORKSTATION (MS-7972)7972vDA
18H110M-S01 (MS-7973)7973v1B
19B150M PRO-DDP (MS-7975)7975v26
20Z170A GAMING M7 (MS-7976)7976v1L
21Z170A GAMING M5 (MS-7977)7977v1I
22Z170A-G45 GAMING (MS-7977)7977v2D
23B150A GAMING PRO (MS-7978)7978v1G
24H170A GAMING PRO (MS-7978)7978v2E
25Z170A GAMING M3 (MS-7978)7978vAD
26B150 GAMING M3 (MS-7978)7978vBC
27H170 GAMING M3 (MS-7978)7978vCC
28B150M Night Elf (MS-7979)7979v1D
29Z170I GAMING PRO AC (MS-7980)7980v1E
30H110M PRO-VD D3 (MS-7981)7981v1A
31B150M PRO-VD D3 (MS-7981)7981vAC
32B150M PRO-VH D3 (MS-7981)7981vAC
33B150M-ICAFE D3 (MS-7981)7981vAC
34H170M PRO-DH (MS-7982)7982v2F
35H170M PRO-VDH (MS-7982)7982v2F
36B150M PRO-DH (MS-7982)7982v3H
37B150M PRO-VDH (MS-7982)7982v3H
38CSM-B150M PRO-VDH (MS-7982)7982v3H
39B150M PRO-VDH D3 (MS-7982)7982vBD
40H170M PRO-VDH D3 (MS-7982)7982vCC
41B150M BAZOOKA (MS-7982)7982vIG
42B150M BAZOOKA D3 (MS-7982)7982vMB
43Z170A GAMING PRO (MS-7984)7984v1G
44Z170A KRAIT GAMING (MS-7984)7984vAF
45Z170 KRAIT GAMING (MS-7984)7984vBF
46B150M PRO-VHL (MS-7990)7990v19
47H110M PRO-VHL (MS-7990)7990v2A
48B150-A PRO (MS-7991)7991v1A
49B150-ICAFE (MS-7991)7991v1A
50H110 PC MATE (MS-7991)7991v2A
51H110M PRO-VDL D3 (MS-7993)7993v29
52H110M-S02 (MS-7993)7993v29
53B150M ECO (MS-7994)7994v1C
54H110M ECO (MS-7994)7994v2D
55H170M ECO (MS-7994)7994v3B
56B150M GAMING PRO (MS-7994)7994v49
57H110M GAMING (MS-7994)7994v5B
58B150I GAMING PRO (MS-7995)7995v1C
59B150I GAMING PRO AC (MS-7995)7995v1C
60H170I PRO AC (MS-7995)7995v2A
61H110I PRO (MS-7995)7995v3B
62H110I PRO AC (MS-7995)7995v3B
63H110I-S01 (MS-7995)7995v3B
64B150M G1 GAMER (MS-7996)7996v1F
65B150M NANO (MS-7996)7996v1F
66B150M PRO Nano (MS-7996)7996v1F
67B150M PRO-D (MS-7996)7996v1F
68B150M PRO-VD (MS-7996)7996v1F
69B150M PRO-VH (MS-7996)7996v1F
70B150M-ICAFE (MS-7996)7996v1F
71B150M-VP (MS-7996)7996v1F
72H110M NANO (MS-7996)7996v2H
73H110M PRO-D (MS-7996)7996v2H
74H110M PRO-VD (MS-7996)7996v2H
75H110M PRO-VH (MS-7996)7996v2H
76H170M PRO-VD (MS-7996)7996v37
77B150M PRO-VD PLUS (MS-7996)7996v44
78B150M PRO-VH PLUS (MS-7996)7996v44
79Z170A SLI PLUS (MS-7998)7998v1E
80C236A WORKSTATION (MS-7998)7998v2A
81Z170A SLI (MS-7998)7998v3D
82Z170A-S02 (MS-7998)7998v3D
83Z170A KRAIT GAMING R6 SIEGE (MS-7A11)7A11v1B
84Z170A KRAIT GAMING 3X (MS-7A11)7A11v2B
85Z170A GAMING PRO CARBON (MS-7A12)7A12v1A
86B150M-ICAFE AIO (MS-7A13)7A13v16
87H110M PRO-A (MS-7A15)7A15v1C
88H110M PRO-V (MS-7A15)7A15v1C
89H110M PRO-VD PLUS (MS-7A15)7A15v1C
90H110M PRO-VH PLUS (MS-7A15)7A15v1C
91H110M WATER (MS-7A15)7A15v1C
92Z170A MPOWER GAMING TITANIUM (MS-7A16)7A16v16
93E3 KRAIT GAMING V5 (MS-7A43)7A43v16
94E3M WORKSTATION V5 (MS-7A44)7A44v17
95B150M MORTAR ARCTIC (MS-7A45)7A45v17
96B150M BAZOOKA PLUS (MS-7A46)7A46v16
97H110M PRO-VDP (MS-7A48)7A48v1A
98H110M-S03 (MS-7A48)7A48v1A
99Z270 GAMING M7 (MS-7A57)7A57v17
100Z270 MPOWER GAMING TITANIUM (MS-7A57)7A57vA5
101Z270 XPOWER GAMING TITANIUM (MS-7A58)7A58v16
102Z270 SLI (MS-7A59)7A59v1A
103Z270 SLI PLUS (MS-7A59)7A59v1A
104Z270 GAMING PRO (MS-7A59)7A59v27
105Z270-S02 (MS-7A59)7A59v27
106Z270 KRAIT GAMING (MS-7A59)7A59vA9
107Z270 GAMING M3 (MS-7A62)7A62v17
108H270 GAMING M3 (MS-7A62)7A62v27
109B250 GAMING M3 (MS-7A62)7A62v36
110Z270 GAMING PRO CARBON (MS-7A63)7A63v19
111B250 GAMING PRO CARBON (MS-7A64)7A64v17
112H270 GAMING PRO CARBON (MS-7A64)7A64v27
113B250M GAMING PRO (MS-7A65)7A65v18
114Z270I GAMING PRO CARBON AC (MS-7A66)7A66v1C
115Z270I CORSAIR (MS-7A66)7A66v4C3
116B250I GAMING PRO AC (MS-7A67)7A67v17
117H270I GAMING PRO AC (MS-7A67)7A67v27
118B250I PRO (MS-7A67)7A67vA7
119Z270 TOMAHAWK (MS-7A68)7A68v17
120Z270 CAMO SQUAD (MS-7A68)7A68v26
121Z270 TOMAHAWK OPT BOOST (MS-7A68)7A68v35
122H270 TOMAHAWK ARCTIC (MS-7A68)7A68vA7
123Z270 TOMAHAWK ARCTIC (MS-7A68)7A68vB6
124B250 KRAIT GAMING (MS-7A68)7A68vH7
125Z270M MORTAR (MS-7A69)7A69v16
126B250M MORTAR (MS-7A69)7A69v26
127B250M MORTAR ARCTIC (MS-7A69)7A69vA6
128H270M MORTAR ARCTIC (MS-7A69)7A69vB6
129B250M BAZOOKA (MS-7A70)7A70v17
130B250M BAZOOKA PLUS (MS-7A70)7A70v17
131H270M BAZOOKA (MS-7A70)7A70v27
132B250M PRO-VDH (MS-7A70)7A70vA8
133Z270-A PRO (MS-7A71)7A71v16
134Z270-S01 (MS-7A71)7A71v37
135Z270-S01A (MS-7A71)7A71v37
136Z270-A (MS-7A71)7A71v44
137H270-A PRO (MS-7A71)7A71v54
138Z270 PC MATE (MS-7A72)7A72v1A
139H270 PC MATE (MS-7A72)7A72v28
140B250 PC MATE (MS-7A72)7A72v39
141B250M G1 GAMER (MS-7A74)7A74v1C
142B250M ICAFE (MS-7A74)7A74v1C
143B250M NANO (MS-7A74)7A74v1C
144B250M PRO-VD (MS-7A74)7A74v1C
145B250M PRO-VH (MS-7A74)7A74v1C
146B250M-D (MS-7A74)7A74v1C
147B250M-E (MS-7A74)7A74v1C
148B250M-F (MS-7A74)7A74v1C
149B250M PRO-V (MS-7A74)7A74v24
150B250M PRO OPT BOOST (MS-7A74)7A74v35
151Z270 GAMING PLUS (MS-7A75)7A75v16
152B150M GAMING AIO (MS-7A77)7A77v14
153Z270 GAMING M5 (MS-7A78)7A78v1A
154Z270 GAMING M6 AC (MS-7A78)7A78v1A
155B250M BAZOOKA OPT BOOST (MS-7A79)7A79v24
156H110M GRENADE (MS-7A82)7A82v16
157H110M-A PRO M2 (MS-7A82)7A82v16
158B150M GRENADE (MS-7A82)7A82v26
159B150M-C (MS-7A82)7A82v26
160H110M-A PRO M2 (MS-7A82)7A82v46

额外的修改内容

对于下列型号，修改了 BIOS 界面元素（从白色改为红色）：

  • H170I PRO AC
  • B250I PRO
  • B150M PRO-VDH D3
  • H170M PRO-VDH D3
  • H170M-S01
  • Z170 KRAIT GAMING
  • Z170A KRAIT GAMING

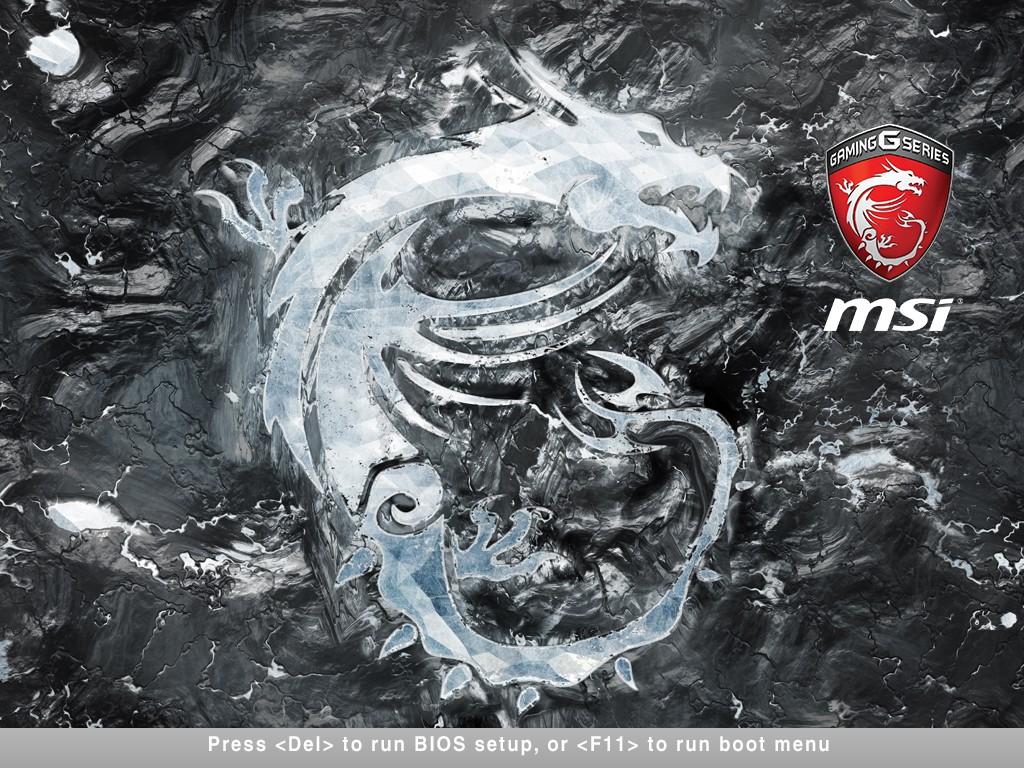

对于下列型号，修改了开机 Logo（修改为 MSI 冰龙）：

  • Z170I GAMING PRO AC
  • B150I GAMING PRO
  • H170I PRO AC
  • Z270I GAMING PRO CARBON AC
  • B250I PRO
  • B250I GAMING PRO AC
  • H270I GAMING PRO AC
  • B150M PRO-VDH D3
  • H170M PRO-VDH D3
  • H170M-S01
  • Z170A GAMING PRO MsiIceDragonLogo

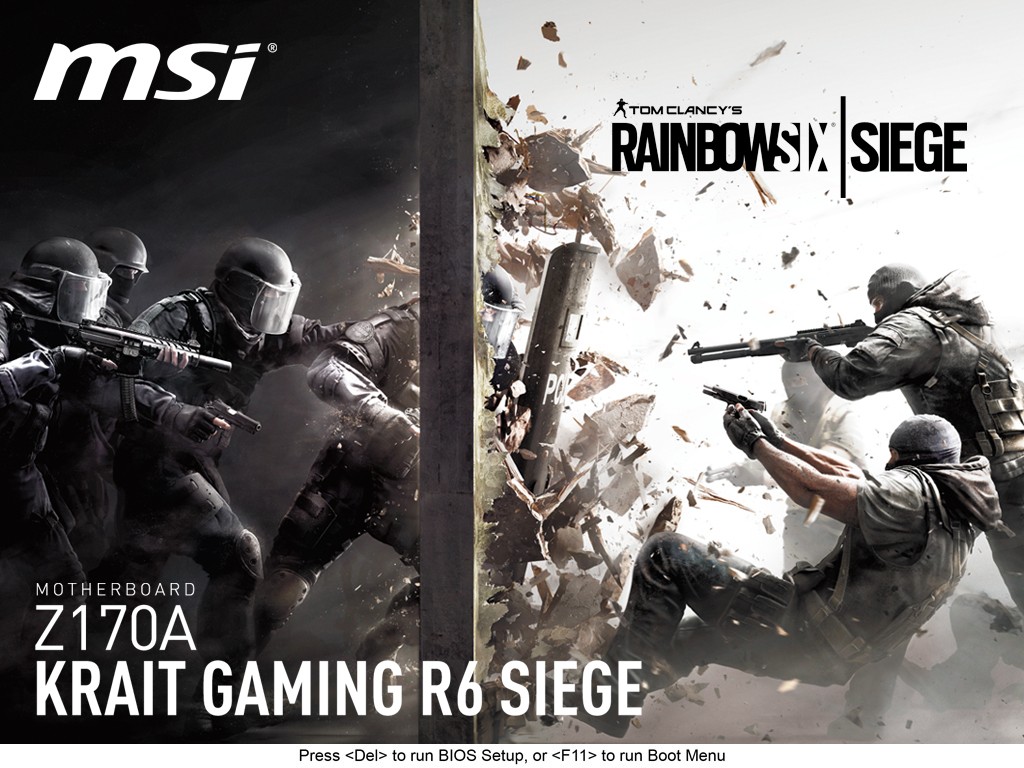

对于下列型号，修改了开机 Logo（修改为 Rainbow Six Siege）：

  • Z170 KRAIT GAMING
  • Z170A KRAIT GAMING MsiR6Logo

对于 E7979IMS.1D0、E7A70IMS.170、E7A70IMS.270、E7A70IMS.A80 和 E7A79IMS.240，更换了 MSI ECO 系列的开机 Logo MsiEcoLogo

由于 BIOS 空间不足，为了放下完整的 CPU 微码，BIOS 容量为 8MB 的，都删除了以下模块：

模块名称模块 GUID
Ip6Dxe5BEDB5CC-D830-4EB2-8742-2D4CC9B54F2C
Udp6DxeD912C7BC-F098-4367-92BA-E911083C7B0E
Dhcp6Dxe95E3669D-34BE-4775-A651-7EA41B69D89E
Mtftp6Dxe99F03B99-98D8-49DD-A8D3-3219D0FFE41E
OA376D5CF91-0C55-434E-97C2-D2825C82E610
OA3_SMM8434DA1F-5CEB-402E-A93C-038CBE0F3F0E
NTFS768BEDFD-7B4B-4C9F-B2FF-6377E3387243

对于 E7979IMS.1D0、E7994IMS.490、E7994IMS.5B0、E7A72IMS.280 和 E7A72IMS.390，又额外移除了如下模块：

  • RaidDriver 91B4D9C1-141C-4824-8D02-3C298E36EB3F

对于上述删除模块的改动可能会造成的相关功能不正常，我无法修复。
若有相关需求，请自己在上述模块与 CPU 微码中做出取舍，或者采取更加高明的方法来修改。
